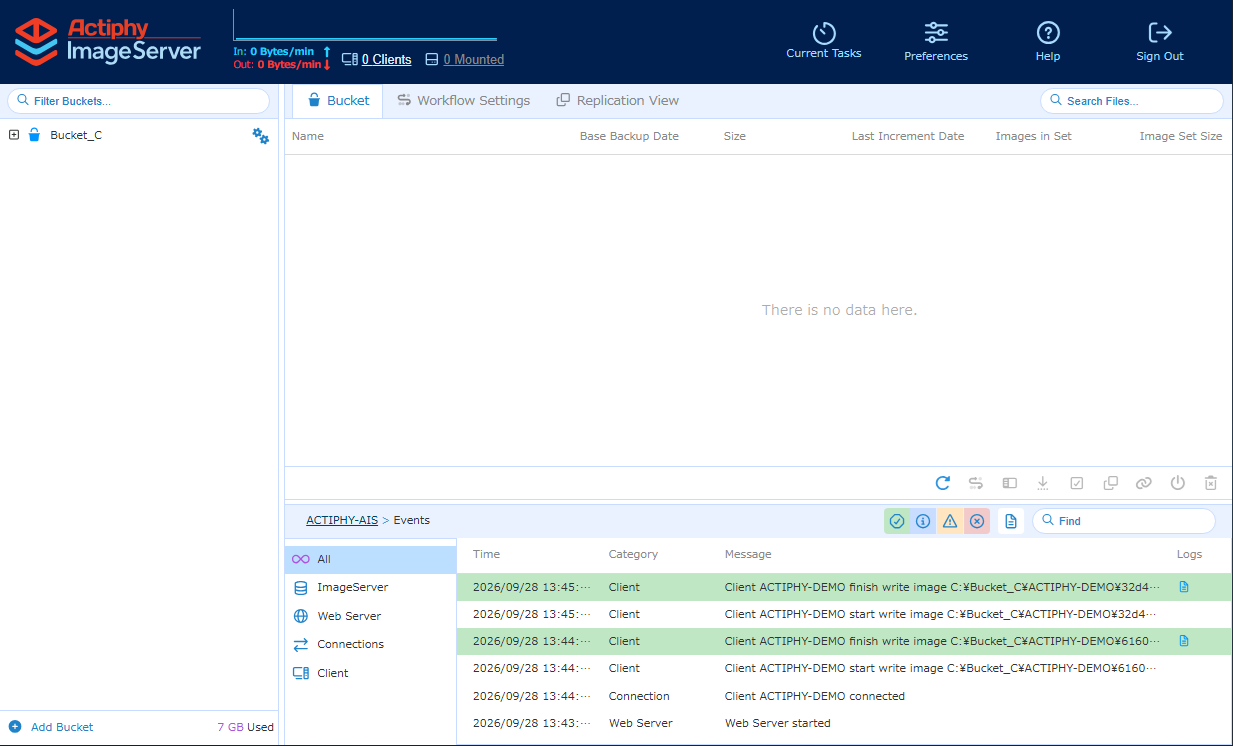

儀表板

儀表板以直覺的方式顯示即時監視資訊。

網路通訊狀態

顯示目前的通訊狀態（接收及傳送的資料量）與已連線用戶端數。 按一下接收/傳送資料量，可選取 [bits / sec] 或 [bps] 顯示格式。

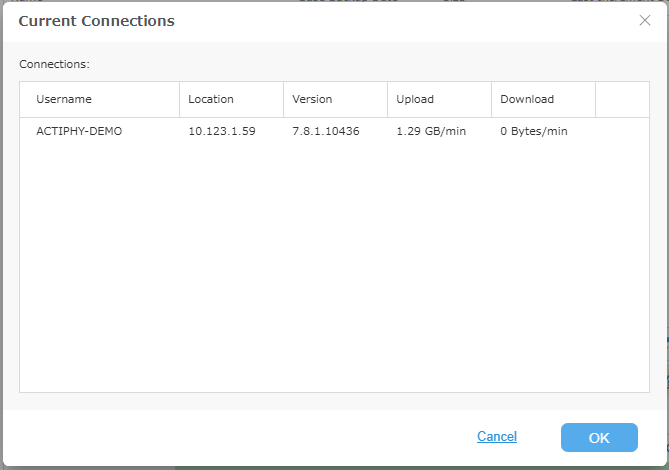

按一下已連線用戶端數，可監視各個已連線用戶端的資訊。

顯示從 ActiveImage Protector 接收及向其傳送的資料量，以及從 Actiphy ImageCenter（含 StorageServer）及 Actiphy StorageServer 接收的資料量。

選取[瀏覽映像] - [映像瀏覽器]，或使用[瀏覽映像]從映像下載個別項目時，可在[已掛接 x 個]中監視映像掛接狀態。 您可以卸離尚未進行下載的映像。

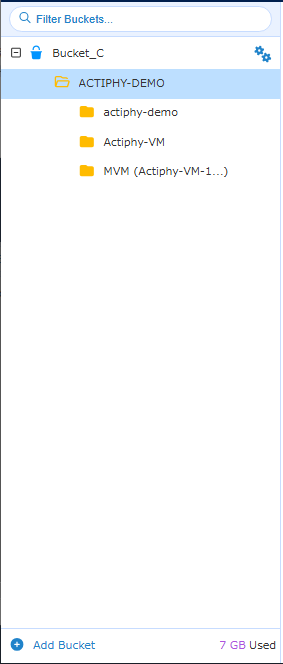

儲存貯體樹狀目錄

您可以建立及管理儲存貯體。樹狀目錄中顯示下列項目：

• 所有儲存貯體
  顯示已建立的儲存貯體。連線至 ActiveImage Protector 用戶端後，會顯示已建立的儲存貯體。 展開此項目可顯示用戶端別名。

• 用戶端別名
  已執行備份工作的 ActiveImage Protector 用戶端別名。
  範例：ACTIPHY-DEMO

  展開此項目可顯示映像別名。 刪除所有映像集後，以滑鼠右鍵按一下不需要的項目，可將其刪除。

• 映像別名 顯示依映像類型產生的別名。

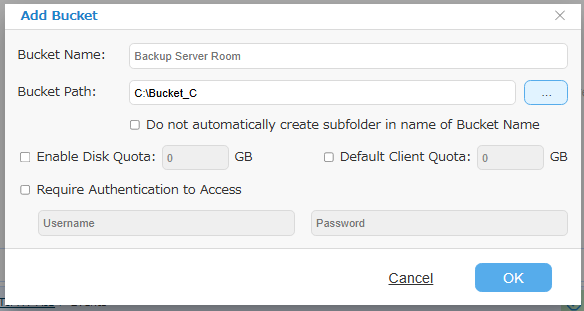

建立新儲存貯體

按一下[新增儲存貯體]可新增儲存貯體。

請進行下列設定：

• 儲存貯體名稱 當 ActiveImage Protector 用戶端連線至 ImageServer 時，會顯示儲存貯體名稱。

  建立儲存貯體時若未定義名稱，新儲存貯體會命名為 “Bucket_"。

• 儲存貯體路徑
  請指定設定儲存貯體的位置路徑。停用[不要自動建立以儲存貯體名稱命名的子資料夾]選項時，可將映像檔儲存至指定路徑，而不建立子資料夾。

  建立儲存貯體時若未指定路徑，會使用[喜好設定] - [儲存貯體]中指定的路徑。

• 啟用磁碟配額 請指定配置給磁碟的磁碟空間上限。

  執行 ActiveImage Protector 用戶端備份工作期間，如果已用磁碟空間超過上限，備份會繼續。
  如果備份工作啟動時，已用磁碟空間已超過上限，ActiveImage Protector 用戶端備份工作會失敗，並出現錯誤 -800。

• 預設用戶端配額
  請指定配置給新用戶端的磁碟空間上限。

  執行 ActiveImage Protector 用戶端備份工作期間，如果已用磁碟空間超過預先定義的上限，備份會繼續。
  如果備份工作啟動時，已用磁碟空間已超過預先定義的上限，ActiveImage Protector 用戶端備份工作會失敗，並出現錯誤 -802。

• 存取需要驗證
  啟用[存取需要驗證]選項，可在存取用戶端前要求驗證。

使用 ActiveImage Protector 7.8.1 或更早版本的用戶端，指定儲存貯體作為備份目的地時，請從 [Actiphy ImageCenter] 中指定儲存貯體。

檔案間重複資料刪除

本產品提供檔案間重複資料刪除功能，可在同一儲存貯體內跨檔案刪除重複資料。檔案間重複資料刪除會在下列時間執行：

• 建立新的基底映像檔時
• 合併增量映像檔時。

由於檔案間重複資料刪除會跨多個檔案執行，透過 Windows 檔案總管複製的映像檔無法獨立使用。經過檔案間重複資料刪除處理的映像檔，會以 [.dedupe] 的形式儲存在儲存貯體的實際資料夾中。
若要取出可用的映像檔，請在[儲存貯體檢視]索引標籤的[映像集]清單中選取映像別名，然後在右鍵功能表中執行[匯出映像]。

複寫至遠端儲存空間的映像檔可獨立使用。

不支援跨儲存貯體的檔案間重複資料刪除。

儲存貯體檢視索引標籤

在儲存貯體樹狀目錄中選取映像別名後，映像集清單會顯示在右側窗格的[儲存貯體檢視]索引標籤中。

• 使用代理程式的備份映像別名 此別名顯示為執行[磁碟區備份]的用戶端名稱。 範例：actiphy-demo

  從單一或多個磁碟建立，且啟用了[為每個磁碟指定獨立的映像檔案集]的映像檔，在右側窗格中顯示如下。 紅色醒目提示區域表示磁碟編號，藍色區域表示世代。



  從多個磁碟建立，且停用了[為每個磁碟指定獨立的映像檔案集]的映像檔，在右側窗格中顯示如下。 紅色醒目提示區域表示包含多個磁碟，藍色區域表示世代。



• HyperBack 映像別名 顯示為 [HyperBack] 選取的備份來源虛擬機器名稱。 範例：Actiphy_VM

  映像檔在右側窗格中顯示如下。
  紅色醒目提示區域表示該映像建立為虛擬機器映像，藍色區域表示世代。



  如果建立為多虛擬機器 (MVM) 映像，會顯示為 [MVM（虛擬機器名稱…）]。
  範例：MVM（Actiphy_VM2…）

  映像檔在右側窗格中顯示如下。
  紅色醒目提示區域表示包含多個虛擬機器，藍色區域表示世代。



刪除所有映像集後，可透過右鍵功能表刪除不再需要的項目。

右鍵功能表

以滑鼠右鍵按一下映像集，並在右鍵功能表中選取下列作業。

• 工作流程狀態 您可以監視工作流程中各階段的狀態。

• 瀏覽映像
  您可以掛接並瀏覽映像，下載任意檔案或資料夾。

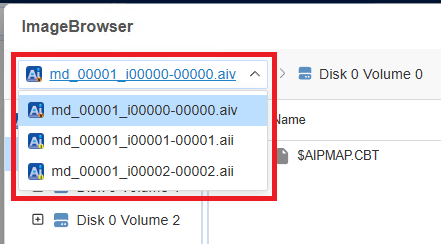

  可使用左上角的下拉式清單切換來源映像。



  選取檔案後，可指定目的地並下載。此作業透過 Web 瀏覽器執行。

  • Google Chrome, Micrsoft Edge
    您可以指定匯出目的資料夾。由於需要透過 Web 瀏覽器授予匯出目的資料夾的檔案編輯權限，因此無法選取包含系統檔案的資料夾。建議指定新建立的資料夾。

    如果在 Google Chrome 中啟用了[安全瀏覽]，Web 瀏覽器可能阻擋匯出較大的映像檔。
    此時，請暫時將[安全瀏覽]設為[不提供任何保護]後重試，或以 ZIP 壓縮檔格式匯出映像。ZIP 檔案會儲存在 Web 瀏覽器的下載資料夾中。

  • Mozilla Firefox
    僅支援以 ZIP 壓縮檔格式匯出。ZIP 檔案會儲存在 Web 瀏覽器的下載資料夾中。

  選取資料夾時，該資料夾會以 ZIP 壓縮檔的形式下載至 Web 瀏覽器的下載資料夾。

  匯出期間，請勿關閉 Web 瀏覽器或正在執行作業的索引標籤，否則會導致作業失敗。

  如果掛接的磁碟數超過可用磁碟機代號數量，映像內容可能無法顯示。此時，請卸離不需要的磁碟，然後重新瀏覽映像。
  您可以透過儀表板頂端的[已掛接 x 個]監視掛接狀態，並卸離未使用的磁碟。

• 匯出映像
  您可以將映像檔匯出為可獨立使用的格式。匯出作業透過 Web 瀏覽器執行。

  • Google Chrome, Microsoft Edge
    您可以指定匯出目的資料夾。由於需要透過 Web 瀏覽器授予匯出目的資料夾的檔案編輯權限，因此無法指定包含系統檔案的資料夾。建議指定新建立的資料夾。

    如果在 Google Chrome 中啟用了[安全瀏覽]，Web 瀏覽器可能阻擋匯出較大的映像檔。
    此時，請暫時將[安全瀏覽]變更為[不提供任何保護]後重試，或將映像匯出為 ZIP 壓縮檔。ZIP 壓縮檔會儲存在 Web 瀏覽器的下載資料夾中。

  • Mozilla Firefox
    僅支援匯出為 ZIP 壓縮檔。ZIP 壓縮檔會儲存在 Web 瀏覽器的下載資料夾中。

  請勿關閉 Web 瀏覽器或正在匯出的索引標籤，否則可能導致匯出在完成前失敗。

*新增映像密碼
您可以設定對受密碼保護的映像執行 BootCheck 時使用的密碼。

• 單次工作
  您可以選擇執行驗證、合併、BootCheck 或複寫工作。
  如需詳細資訊，請造訪此頁面。

工作流程設定索引標籤

選取此索引標籤，可為儲存貯體樹狀目錄中目前選取的階層設定工作流程。
如需詳細資訊，請造訪此頁面。

複寫檢視索引標籤

選取此索引標籤，可監視儲存貯體樹狀目錄中目前選取階層的複寫狀態。 如需詳細資訊，請造訪此頁面。

目前工作

列出目前正在進行的工作。 您也可以個別取消選取的工作。 如果要在伺服器維護期間暫時阻止工作流程啟動，請啟用[阻止執行新工作]。

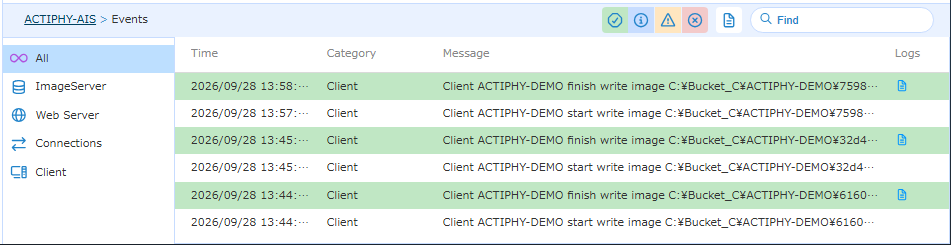

事件

顯示各種事件。

您可以透過 篩選顯示的項目類型。

對於具有工作記錄的項目，按一下記錄欄中的 ，可檢視記錄詳細資訊。
